Облучатель 3G/4G MIMO 2x2 для параболического рефлектора ("тарелки"). F=1700-2700 МГц. Работает в стандартах LTE1800, DC-HSPA+, LTE2600, WIFI2400. Разъём F-female (75 Ом). КУ до 9dBi
Полное описание
Рабочий диапазон частот1700-2700 МГц
Все характеристики
Осталась 1 штука
Артикул: 10004
Купить в 1 клик
+19.9 бонус(ов) за покупку
1 990 сом
Купить

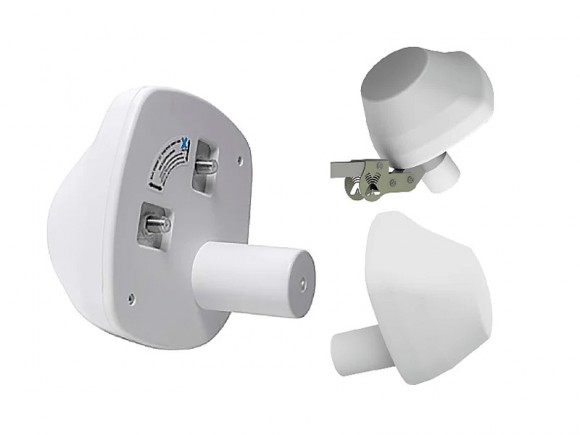

Облучатель UMO-3F MIMO 2x2
Облучатель UMO-3F MIMO 2x2
1 990 сом
  • Обзор
  • Характеристики
  • Отзывы0

Облучатель офсетной параболической антенны UMO-3F MIMO 2x2 предназначен для использования с 3G/4G модемами/роутерами и другими устройствами MIMO 2х2 диапазона 1.7-2.7ГГц. Использование при работе систем MIMO 2x2 позволяет получить максимальную скорость приема/передачи данных, предоставляемых оператором.

Преимущества облучателя UMO-3F MIMO 2x2

  • Облучатель имеет два разъема, соответствующие ортогональным поляризациям излучаемого сигнала.
  • Оригинальная конструкция облучателя обеспечивает высокую развязку между входами в широкой полосе частот.

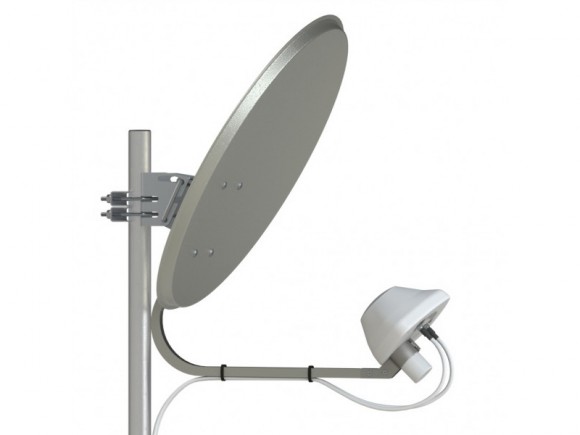

  • Применение параболических зеркал большого диаметра позволяет получить коэффициент усиления значительно больший чем антенны других конструкций.
  • Облучатель рекомендуется использовать в комплекте с офсетными короткофокусными зеркалами (F/D=0.5-0.6).
  • Излучающие элементы облучателя надежно укрыты от осадков и агрессивных воздействий в пластиковый корпус.

Для соединения с модемом используется два кабеля с волновым сопротивление 75 Ом и разъемами F-male. Облучатель предназаначен для модема имеющего два разъема!

Универсальный облучатель 3G/4G MIMO 2x2

Механические характеристики

  • Габаритные размеры: 140х140х140мм.
  • Разъем: 2 х F-female
  • Материал защитного кожуха: поликарбонат+ABS
  • Материал антенны: оцинкованная сталь
  • Класс защиты: IP 67
  • Масса: 350 г.

Дополнительное оборудование

  • Пигтейлы для соединения модема и антенны (опция)

Подключение к модему:

Для подключения антенны к модему необходимы два адаптера и две кабельные сборки.

Комплект поставки

  • Облучатель UMO-3F MIMO 2х2 с разъемами F-female
  • Инструкция по установке
  • Упаковка из микрогофрокартона или полиэтилена
Основные
МодельАнтэкс UMO-3F MIMO 2x2
Входное сопротивление75 Ом
Тип корпусаABS-пластик
Размер140 × 140 × 140 мм
Мобильная связь
Рабочий диапазон частот1700-2700 МГц
Диапазоны частотLTE-FDD 2600 (B7), LTE-FDD 1800 (B3), WIFI 2400, DC-HSPA+
Проводная связь
Результирующее усиление (и ширина ДН) при различных диаметрах офсетной параболической антенны в стандартах LTE1800/3Gпри 0,55м 15/17 dBi (20/17 гр.)
при 0,6м 17.5/18.5dBi (18/16 гр.)
при 0,9м 23/24 dBi (12/10 гр.)
при 1,3м 26/27 dBi (9/8 гр.)
при 1,5м 28/29 dBi (7/6 гр.)
Результирующее усиление (и ширина ДН) при различных диаметрах офсетной параболической антенны в стандарте LTE2600при 0,55м 21,5 dBi (14 гр.)
при 0,6м 21,5/22dBi (13 гр.)
при 0,9м 25,5 dBi (9 гр.)
при 1,3м 28 dBi (6 гр.)
при 1,5м 30 dBi (5 гр.)
КСВ в рабочем диапазоне частот1,8
