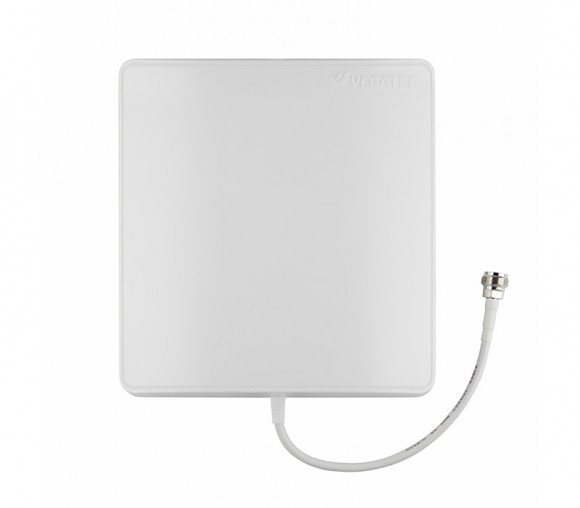

Антенна комнатная VEGATEL ANT-700/2700-PI

Настенная антенна для репитеров ANT-700/2700-PI имеет панельное исполнение и используется для создания равномерного сотового покрытия в помещениях. Широкополосная конфигурация гарантирует совместимость с самыми разными моделями усилителей, включая мультидиапазонные модели. Излучатель имеет секторную диаграмму и легко крепится на вертикальной поверхности с использованием штатного кронштейна.

Раздающая антенна для репитеров от Vegatel

Усилители мобильной связи для работы нуждаются в приемной и раздающей антеннах. ANT-700/2700-PI выполняет вторую функцию — это комнатная антенна, которая при подключении к репитеру создает зону уверенного сигнала в помещении. Поскольку она имеет направленную (секторную) конструкцию, ее чаще всего устанавливают в коридорах, длинных залах или на дальней стене комнаты.

• Антенна имеет оптимальные характеристики в трех диапазонах частот, которые являются основными для мобильной связи в нашей стране: 700–960 МГц, 1700–2200 МГц и 2400–2700 МГц. Фактически эта модель совместима с любыми усилителями стандартов GSM, 3G и LTE;
• Также можно использовать с точками доступа WiFi на частоте 2,4 ГГц;
• Коэффициент усиления и диаграмма антенны зависят от частоты. В нижнем диапазоне частот усиление составляет 7 дБи, а угол обзора — 80–95°. На высоких частотах усиление может достигать 9 дБи, а рабочий сектор сужается до 40–50°;
• По характеристикам и конструкции эта антенна идентична уличной модели ANT-700/2700-PO, с той лишь разницей, что она не имеет герметичного корпуса и рассчитана на установку внутри помещений.

В связи с ограниченной диаграммой направленности эту антенну рекомендуется использовать в помещениях вытянутой (прямоугольной) формы. Размещать излучатель необходимо с учетом не только планировки, но также местонахождения абонентов-пользователей сотовой связи.

Простой крепеж и подсоединение оборудования

Антенна имеет тонкий корпус (всего 43 мм) и крепится на стене, колонне или монтируется в технической нише. Для крепления подойдет любая ровная поверхность: корпус «навешивается» на кронштейн, который предварительно привинчивается к стене. Благодаря нейтральному корпусу из белого пластика, ANT-700/2700-PI не выделяется в офисных интерьерах и хорошо интегрируется в современный хай-тэк дизайн.

Подсоединение кабеля снижения, ведущего к репитеру или другому оборудованию, осуществляется через коннектор N-female. Этот разъем вынесен из корпуса излучателя с помощью короткого кабельного отрезка. Такой подход упрощает подвод кабельных сборок, в том числе с использованием кабель-каналов и другой инфраструктуры здания для прокладки слаботочных линий.

Поскольку антенна и разъем имеют импеданс 50 Ом, который является стандартным для средств радиосвязи, для подключения оборудования рекомендуется использовать совместимые кабели марок RG-58, 5D-FB, 8D-FB и других с подходящим сопротивлением.

Комплект поставки

• 1 x Антенна комнатная VEGATEL ANT-700/2700-PI (N-male)
• 1 x Крепёжный комплект для антенны
• 1 x Технический паспорт
